電纜線路的安裝應按已批準的施工圖進行施工。

電纜敷設前應進行下列檢查：

1.產品的技術文件應齊全；

2.電纜型號、規格、長度應符合設計要求，外觀未受損傷；

3.電纜封端應嚴密。當對外觀檢查有懷疑時，應進行受潮濕判斷或試驗；

4.電纜如不立即安裝，應集中分類存放，且低無鹵阻燃電纜應存放于庫房，不宜在陽光下曝曬。盤上應標明型號、電壓、規格、長度。電纜盤之間應有通道，電纜存放處不得有積水。

5.電纜敷設前應檢測絕緣質量。

電纜敷設前應具備下列條件：

1.與電纜線路安裝有關的建筑物的土建工程基本完成，且工程質量符合國家現行建筑工程施工及驗收規范中的有關規定；

2.調光器室與演播室之間的墻洞預留準確無誤，符合設計要求。若有補遺、開孔、擴孔的需求，土建應進行修飾工作。

電纜管及電纜橋架敷設

1.電纜采用鍍鋅鋼管敷設時，線管不應有穿孔、裂縫、顯著的凹凸不平及嚴重銹蝕等情況，線管內壁應光滑無毛刺。電纜線管在彎制后不應有裂縫或顯著的凹癟現象，一般彎扁程度不應大于線管外徑的10%，管口應有護口。

2.電纜線管的彎曲半徑應符合所穿電纜彎曲半徑的規定。每根電纜多不宜超過 3 個彎頭，直角彎不應超過2個。室內電纜在過墻、過樓板時，應穿鋼管保護，鋼管內徑應不小于電纜外徑的1.5 倍。

3.金屬線管的連接不應對口熔焊連接；鍍鋅和壁厚小于2mm的鋼導管不得套管熔焊連接；當采用帶有絲扣的管接頭連接時，連接處應密封良好。

4.采用鋼管作電纜線管時，應在外表涂防腐漆；采用鍍鋅管時，鋅層剝落處也應涂防腐漆。

5.引至設備的電纜線管管口位置，應便于與設備連接并不妨礙設備拆裝和進出。并列敷設的電纜線管管口應排列整齊。

6.電纜較多或較集中的場所，電纜敷設方式應采用電纜橋架，電纜橋架（托盤、梯架）水平敷設時，距地高度一般不宜低于2.5m，垂直敷設時，應加金屬蓋板保護。

7.電纜橋架水平敷設時，宜按荷載曲線選取佳跨距進行支撐，跨距一般宜為1.2m～2m，垂直敷設時，其固定點間距不宜大于2m。

8.電纜橋架多層敷設時，其層間距離一般為：控制電纜橋架間不應小于0.2m；電力電纜（含燈光電纜）橋架間不應小于0.3m；弱電電纜橋架與電力電纜（含燈光電纜）橋架間不應小于0.5m，如有屏蔽蓋板可減少到0.3m；橋架上部距頂棚或其它障礙物不應小于0.3m。

9.幾組電纜橋架在同一高度平行敷設時，各相鄰橋架間應考慮維護、檢修距離。

10.電纜橋架與各種管道平行或交叉時，其小凈距應符合表10.2.10 的規定。

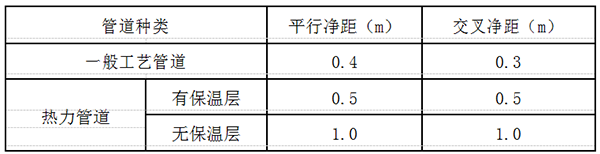

電纜橋架與各種管道的凈距

11.電纜橋架不宜敷設在熱力管道上方，否則應采取隔熱措施。

12.電纜橋架應接地良好。

電纜敷設

1.同一回路的相線和零線應敷設于同一金屬線槽內；三相電源的相線和零線不應單獨穿過柜體的進出線孔，以免產生渦流和干擾。

2.三相或單相的交流單芯電纜，不得單獨穿于金屬線管內；單相電纜固定用的夾具和支架，不應形成閉合鐵磁回路。

3.不同回路、不同電壓等級和交流與直流的電線，不應穿于同一線管內；同一交流回路的電線應穿于同一金屬線管內。

4.電纜通道應暢通，無積水，金屬部分完好無損。

5.電纜型號、電壓、規格應符合設計要求。電纜外觀無損傷、絕緣良好。

6.在電纜終端頭附近宜預留備用長度。

7.電纜的小彎曲半徑應符合的規定。

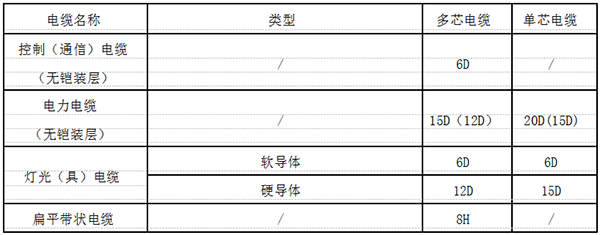

電纜小彎曲半徑規定表

注：1 電力電纜一欄中括號內的數據為電纜靠近連接盒和終端的電纜的小彎曲半徑，此時電纜彎曲要進行小心控制，如采用成型導板。2D為圓電纜外徑,H 為扁平帶狀電纜厚度。

8.電纜敷設時，應從盤的上端引出，不應使電纜在支架及地面摩擦拖拉，電纜不得有絞擰、護層折裂等機械損傷。

9.電纜敷設時，環境溫度不應低于表格中的規定，當溫度低于表格中的規定時，應采取相應措施。

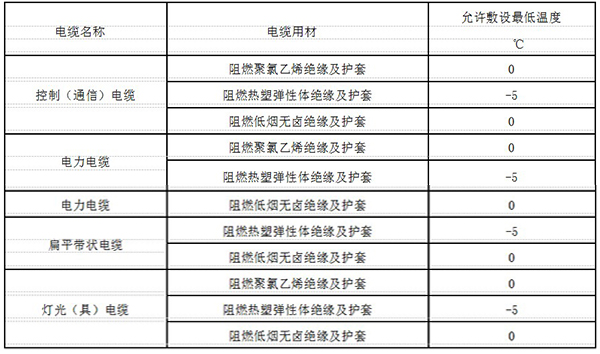

電纜允許敷設低溫度標準

10.燈光電纜及控制電纜由調光器室至演播室的過墻處采用鋼管或電纜橋架敷設，鋼管兩端應有護口，電纜穿完后應用防火材料封堵嚴密。

11.在調光器室內，電纜宜在活動地板內或溝道內采用電纜橋架分類敷設。

12.在演播室內，電纜宜敷設在燈光專用電纜橋架內。

13.電纜在懸吊裝置上敷設時，宜敷設在行車及垂直吊桿的伸縮器外，或在水平吊桿及自提升吊桿的收纜板或收纜筐內，電纜不應受外在拉力和磨損。扁平電纜預定用于安裝的自由懸掛長度不應超過30米。當電纜使用范圍超過上述限制時，電纜應當增加承拉措施。

14.電纜在電纜橋架上可以無間距敷設，電纜在橋架內橫斷面的填充率為：電力電纜(含燈光電纜) 填充率不應大于40%；控制電纜填充率不應大于50%。

15.下列不同電壓、不同用途的電纜，不宜敷設在同一層橋架上：同一路徑向一級負載供電的雙路電源電纜；燈光電纜和控制電纜。如受條件限制，需安裝在同一橋架上時，應用隔板隔開。

16.電纜橋架內的電纜應在下列部位進行固定：垂直敷設時，電纜的上端及每隔 1.5m～2m 處；水平敷設時，電纜的首、尾兩端、轉彎及每隔10m～15m處。

17.電纜橋架內的電纜應在首端、尾端、轉彎及每隔50m處，設有編號、型號及起止點等標牌。

18.電纜及電纜橋架在穿過防火墻及防火樓板時，應采取防火隔離措施。

19.電纜敷設完畢后，應及時清除雜物并蓋好蓋板。

20.在電纜橋架和電纜線管內敷設的電纜，中間不應有接頭。

電纜端子制作

1.電纜長度應能滿足敷設與連接需要，并在線頭兩端留 5cm～10cm 余量。電纜終端剝切時不應損傷線芯與保留的絕緣層，應使用絕緣膠帶或熱熔膠將電纜終端完全牢固的封堵，操作過程中應保證終端處清潔并注意防潮。

2.燈光電纜終端應制作永久性的顏色標志。標志應符合國家標準《電子調光設備通用技術條件》GB/T13582 的規定，且與系統相位一致。安裝固定的調光柜（箱）系統時，電纜兩端應制作易于辨別調光回路的永久性標志。由配電柜至調光柜的電纜終端，也應有永久性的顏色標志。

3.燈光電纜應采用銅質接線端子，接線端子的規格應與電纜線徑、緊固件的規格相吻合。線頭剝切時，應做到絕緣層剝除整齊、線芯完整、長度適當。接線端子與線芯、線皮接觸緊密，使用專用配套的壓模工具壓接端子與線頭，必要時可以錫焊連接，連接美觀、緊固，不易被外力拉脫。

4.控制通信電纜端子的制作工藝應符合產品的接口規范。

端子緊固與連接

1.端子應使用規定的螺釘緊固到終端柜、分控箱、調光柜（箱）或附件上，緊固力矩應滿足有關規定?，F(xiàn)場選用的螺釘規格應滿足國家標準《電子調光設備通用技術條件》GB/T13582 的規定。

2.電纜捆扎固定時，每根電纜的前端應留有5cm～10cm盤曲余量，在接線端子松脫時，電纜不得與其他導體碰接。

3.控制電纜在調光柜（箱）連接端附近應有可靠固定，使控制電纜端子不會受到外力拉扯。
